努比亚Z11 mini做工如何?

2016-07-11 16:56:40 来源:www.45fan.com 【

努比亚Z11 mini做工如何?

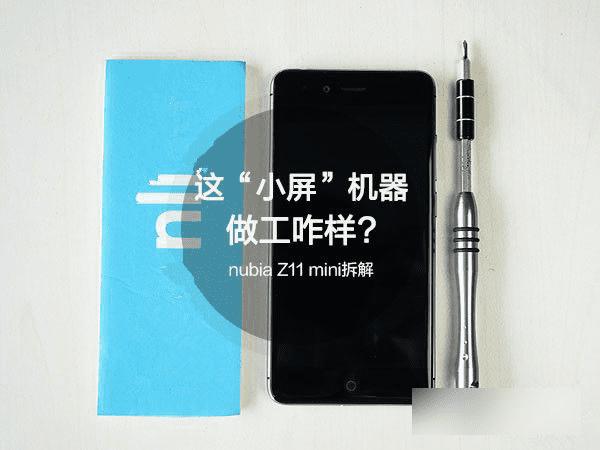

4月19号,努比亚发布了以“小屏”为卖点的nubiaZ11mini。当然,努比亚以全新的操作方式,如FiT边缘触控技术,更便捷的用机体验去重新定义了“小屏”。今天,笔者就为大家带来Z11mini的真机拆解。

努比亚Z11 mini做工如何?

配置简述:nubiaZ11mini拥有5.0英寸的1080p屏幕,机身三围为141.4x70.0x8.0mm,比较小巧。处理器方面为八核高通骁龙617,搭配3GB RAM+64GB ROM(支持内存卡扩展),后置1600万/前置800万像素摄像头,配合最新的NeoVision 5.8相机系统,可玩性大大增加。电池方面为2800mAh,支持双卡双待全网通。运行基于Android 6.0的nubia UI。

详细拆解部分

努比亚Z11 mini做工如何?

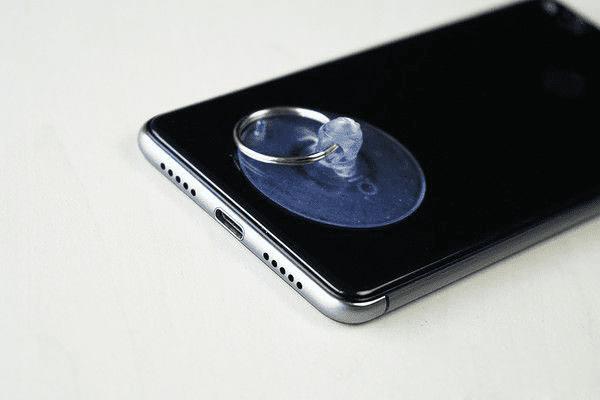

笔者环顾Z11mini的四周,没有发现机身有螺丝位。而这也说明了Z11mini无需分离屏幕与中框,在打量了一下机身后壳与中框之间的贴合程度之后,决定稍微加热后壳表面,然后利用吸盘从机身底部开始分离中框与后壳。

努比亚Z11 mini做工如何?

努比亚Z11 mini做工如何?

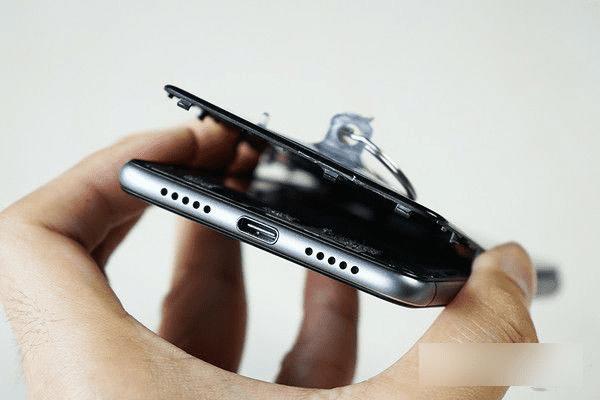

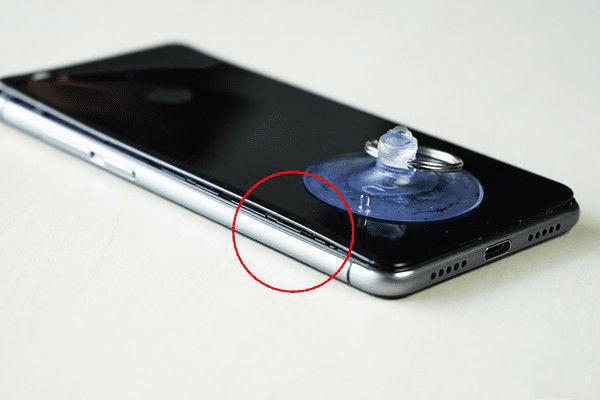

稍有缝隙就可以利用塑料撬棒进行分离,我们可以发现后壳与中框采用塑料卡扣进行连接,扣紧力度适中,为日后的维修工作带来便利。而靠近机身的上/下两端明显有粘合剂粘合固定,而在拆解之前先加热则有利于粘合剂的软化。

努比亚Z11 mini做工如何?

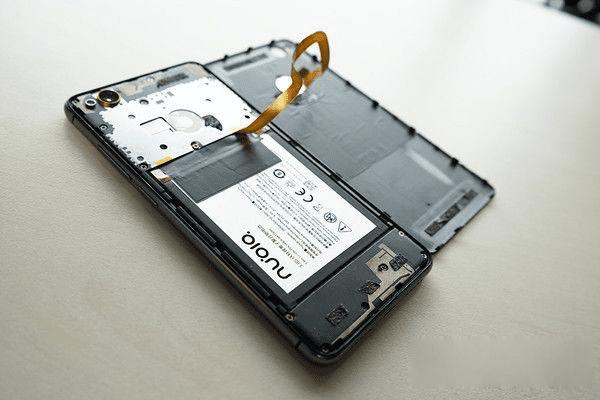

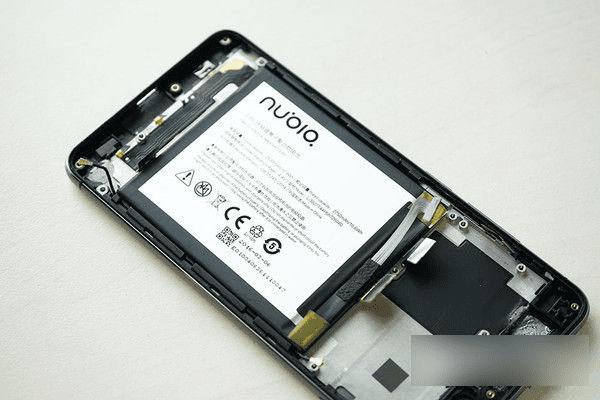

明显,Z11mini内部结构采用了常见的三段式设计,上方为主板部分,中间是电池,而机身底部则为尾插小板/扬声器等模块,电池底部会有连接小板与主板的软排线。

努比亚Z11 mini做工如何?

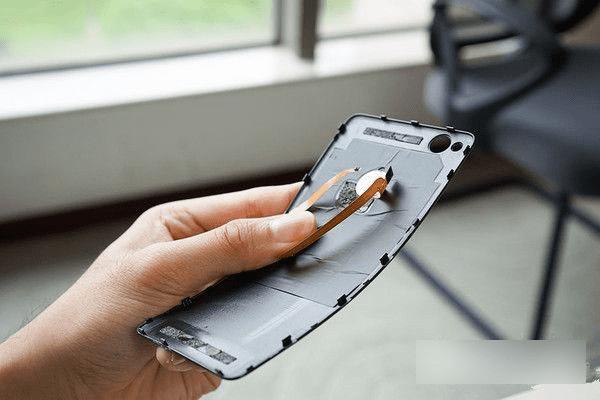

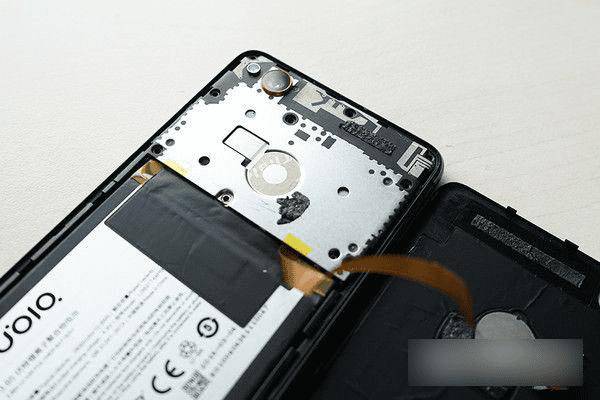

后壳的指纹识别模块采用软排线与主板进行连接,而排线的插座则隐藏在主板的保护盖里头。保护盖的设计大多使用在可拆卸后壳的机型,而Z11mini也使用了这种设计明显是点乾坤的。

努比亚Z11 mini做工如何?

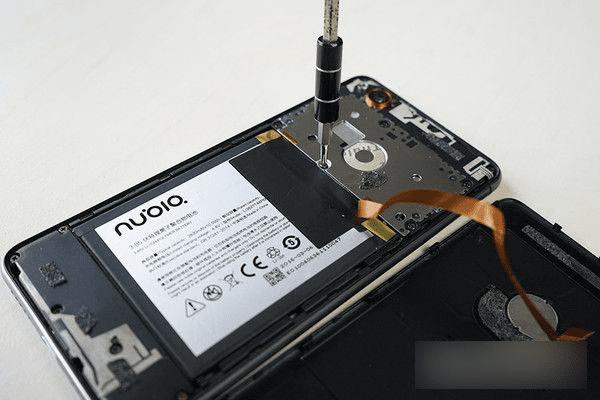

卸下保护盖的螺丝。

努比亚Z11 mini做工如何?

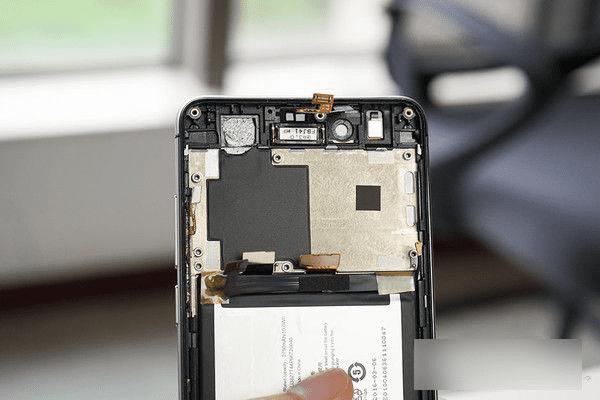

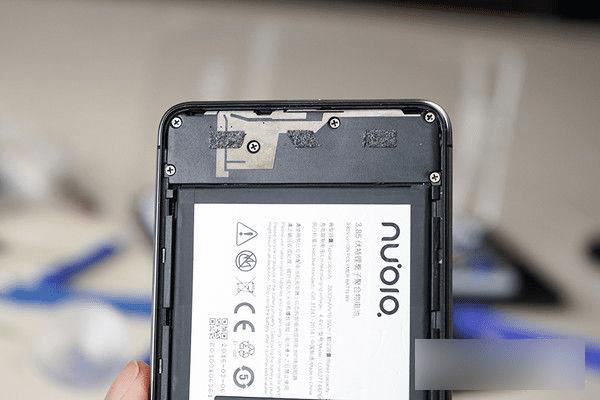

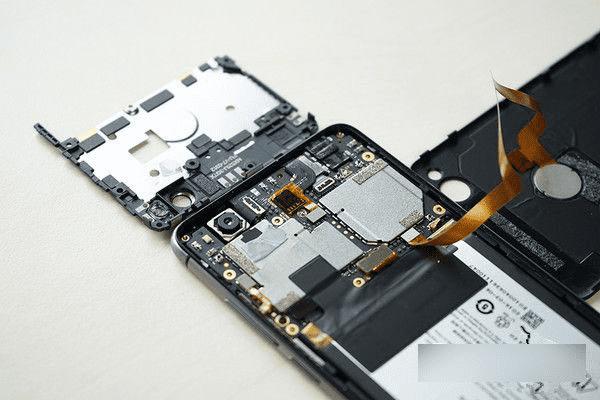

掀开保护盖之后,我们可以看到Z11mini主板部分的整体容貌,黑色的PCB板材、大面积的金属屏蔽罩、前/后置摄像头,各种天线、排线插座等等。电池与屏蔽罩有石墨导热层覆盖。让机身的整体温度更均匀。

努比亚Z11 mini做工如何?

努比亚Z11 mini做工如何?

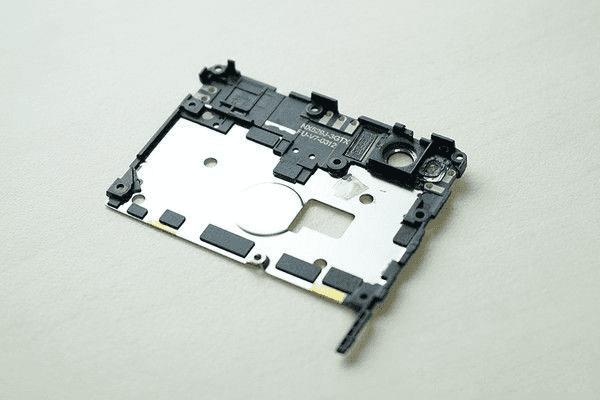

主板保护盖的使用可以让螺丝固紧的力更平均地释放在主板各个部分,而且金属部分也有助于散热。比较巧妙的是,nubia把Z11mini的WiFi/GPS/MIMO天线都打印在了保护壳的注塑部分,这样使得Z11mini的后壳可以做得更雹更柔软,当手机摔地时起到一定的缓冲作用。

努比亚Z11 mini做工如何?

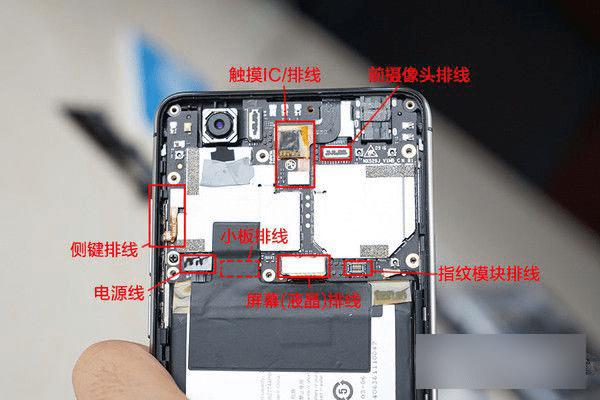

主板部分的接口设计,全部都放置在靠近后壳的一面。

努比亚Z11 mini做工如何?

努比亚Z11 mini做工如何?

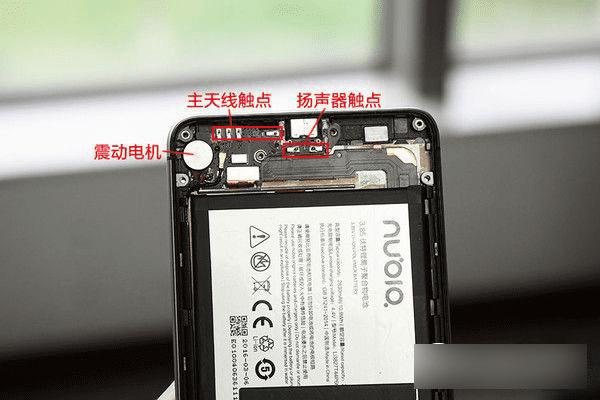

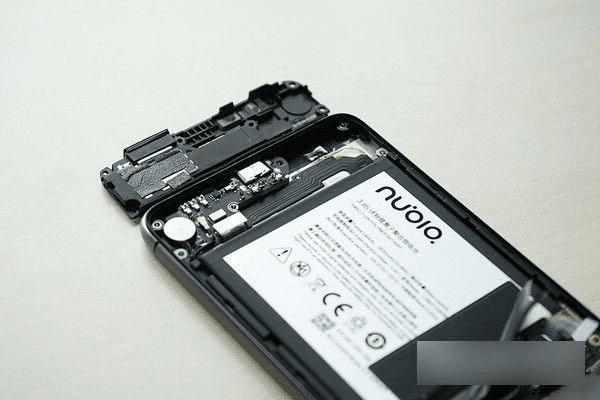

主板先不管它,接着拆机身下半部分,卸下6颗螺丝才能拆掉扬声器模块,相当稳固。而主天线同样设计在模块上。

努比亚Z11 mini做工如何?

尾插小板的主要触点。

努比亚Z11 mini做工如何?

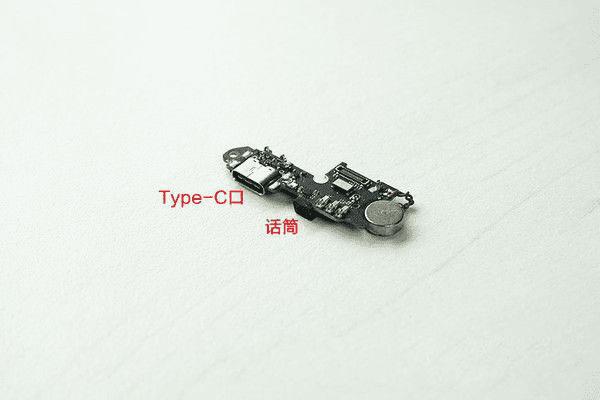

尾插小板特写。

努比亚Z11 mini做工如何?

卸下主板后的金属中框,表面覆盖了石墨导热层,与主芯片/屏蔽罩接触。Z11mini金属中框的内笼使用注射成型工艺。

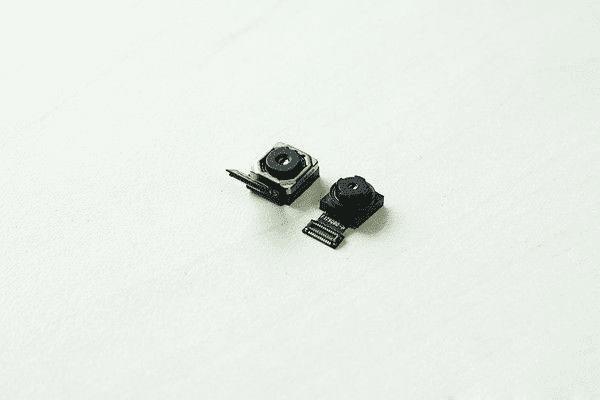

相机模块,Z11mini后置1600万像素的摄像头,传感器为索尼IMX298,面积1/2.8英寸,RGBW四色结构,采用DTI像素隔离技术(类似于三星的ISOCELL)防止像素之间信号的串扰。6P镜组,蓝玻璃滤光片,PDAF相位对焦。

努比亚Z11 mini做工如何?

而前置方面,Z11mini前置500万像素摄像头,F/2.4光圈,支持多级美颜、多种滤镜功能。

nubiaZ11mini主板芯片布局

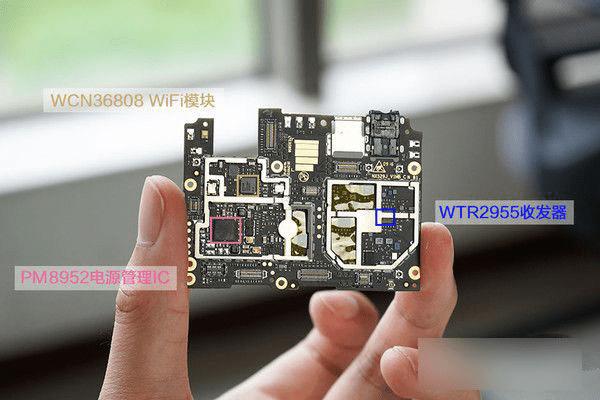

努比亚Z11 mini做工如何?

-WCN36808 WiFi模块

-高通PM8952电源管理IC

-高通WTR2955射频收发器

-高通骁龙617 Soc(8*A53+Adreno 405)

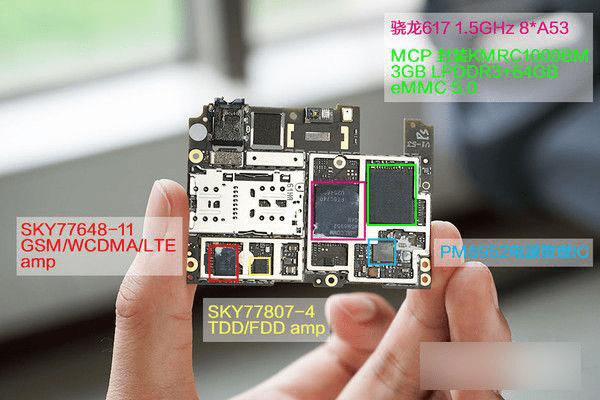

努比亚Z11 mini做工如何?

-MCP封装 三星KMRC1000BM(3GB LPDDR3+64GB eMMC 5.0)

-高通PM8952电源管理IC

-SKY77807-4 TDD/FDD 功率放大器

-SKY77648-11 GSM/WCDMA/LTE 功率放大器

努比亚Z11 mini做工如何?

Z11mini内置2800mAh电池,如果支持快充则会更加好。

拆解总结

总的来说,nubiaZ11mini的拆解难度较少,而且机身内部布局结构也比较简洁明了,没有暗藏的排线什么的,拆解后组装的难度也不大。

Z11mini整体做工比较扎实,金属中框厚度适中,主板芯片布局廓落,在降低了制造难度之余还有利于热量的散发,而主板保护盖整合天线的设计更是巧妙。难道Z11mini也支持像Z9 mini那样的多材质可更换后壳?

以上就是路饭小编为大家带来的nubia Z11 mini拆机评测,希望可以帮助到大家,大家如果还有疑问的话,可以在下方的评论框内给我们留言哦。我们会尽自己所能的为大家解答。谢谢大家一如既往的支持,也请大家继续关注路饭的后续教程和软件。
