天正T20生成CAD识别格式文件的方法

2015-07-14 18:07:08 来源:www.45fan.com 【

天正T20生成CAD识别格式文件的方法



天正软件是依据Autocad软件进行二次开发的一个插件,用天正编辑过的DWG文件,用autocad软件直接打开时,有些内容无法显示,需要导出来变成autocad可以识别的Dwg文件。

1、对于不能查看的内容做个对比,用T20绘制的机柜立面图和线缆标识,可以全部显示,查看标题栏,可以看到是用T20软件打开,还是用Autocad打开,如下图:

天正T20生成CAD识别格式文件的方法

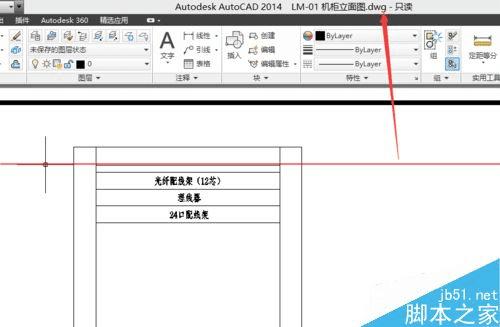

2、用Cad打开后,标识和引线不显示以及机柜的安装位置(U数)不显示。同时打开同一个文件时,有一个显示是只读,没有写权限。如下图:

天正T20生成CAD识别格式文件的方法

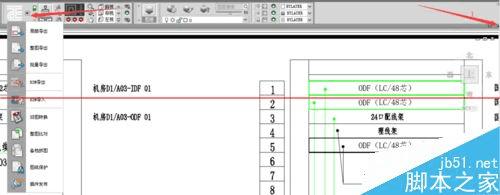

3、我的天正默认隐藏T20自带的菜单组,可以点击三角按钮将其显示出来,再点击天正公司的软件logo处,弹出菜单,如下图:

天正T20生成CAD识别格式文件的方法

4、选择弹出菜单中的【整图导出】按钮,弹出对话筒框,如下图:

天正T20生成CAD识别格式文件的方法

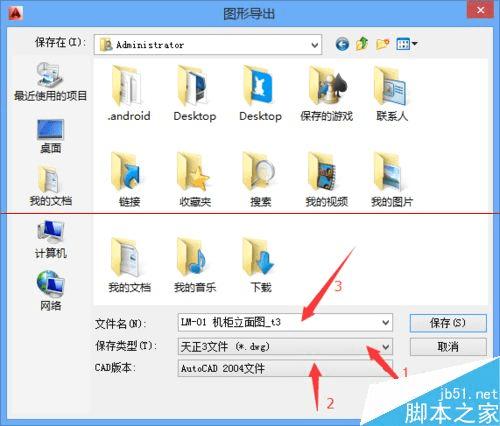

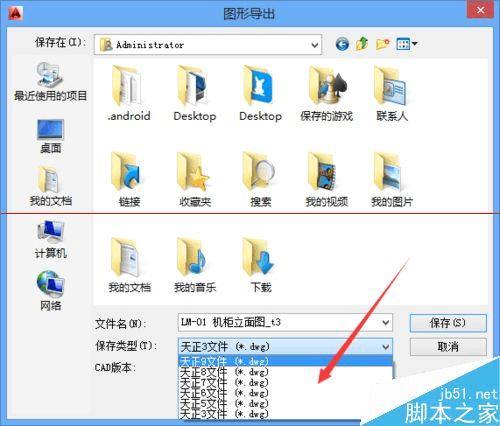

5、可以在保存类型中选择天正3-9的文件,一般说的导T3格式,就是天正3的格式,用Autocad软件可以直接打开并识别图纸中所有内容。天正8文件为天正8.5编辑的文件,也是天正格式,CAD不能直接识别,但是天正8.5的软件可以直接识别,默认T20的格式,8.5版本的天正软件不能识别,天正9为天正2014软件,其它版本的不常用就不再介绍了。

天正T20生成CAD识别格式文件的方法

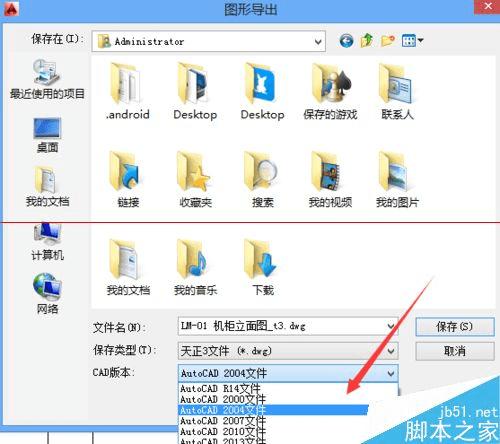

6、在CAD版本中可以选择打开该图纸的CAD软件版本或者说是图纸保存格式有2004、2007、2010、2013等格式,选择适用的CAD版本即可。

天正T20生成CAD识别格式文件的方法

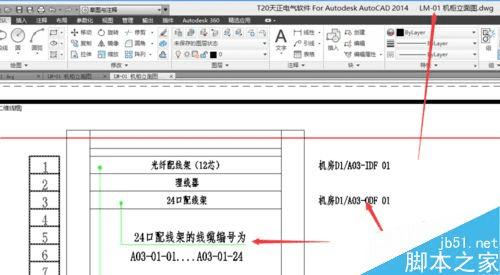

7、导出成功后,文件名字中会自动添加_t3的文字,下图为导出t3后的CAD文件,通过标题栏可以查看到是用autocad软件直接打开的,引线、标识、机柜的U数等都有显示。

天正T20生成CAD识别格式文件的方法

注意事项:如果用T20编辑的图纸,想用2014版本的天正软件打开,可以存成T9格式,但是普通autocad软件还是不能完全显示。
