焊接CPU的方法步骤

2015-08-12 12:41:29 来源:www.45fan.com 【

焊接CPU的方法步骤



以下是一位社区网友焊接CPU针脚的全过程,图文并茂,十分精致。以后再遇到类似难题,你也可以迎刃而解了。

姐夫:“Tao,麻烦你个小小di事吧。”(表情巨阴险)
Poper:一边去,偶忙。(切~,准没好事)
姐夫:有块cpu被xx了。
Poper:鞋特!!又摔坏一块埃
……

就这样一块破碎的“芯”被送到我家。这是一颗Celron 1.7GHz,已经第二块了,感觉便宜货就是受人欺负。断针的位置位于右上角,看起来像是被菜鸟强插的结果-_-!!。(小编自己就如法炮制的搞坏了一块P4 3.2GHz +_+)

这个贴子里就是写焊接这三个针脚的过程。其实是很简的没什么难度,偶也是菜鸟水平的技术,发这个贴都觉着脸红。至于在那个狗P不通的标题是为了能在POP里被搜到,给有类似遭遇的兄弟当个垫脚石头用。^-^

焊接CPU的方法步骤

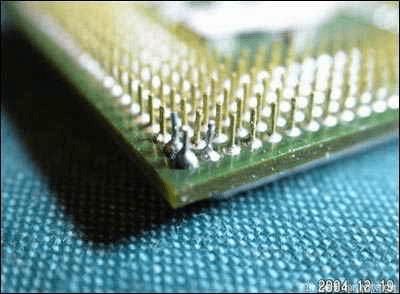

上图为断掉的两个CPU针脚。

侧面看是断掉两根,那个半根是其实是个头尾亲密接触的“U型”,这是被强插的证据。

焊接CPU的方法步骤

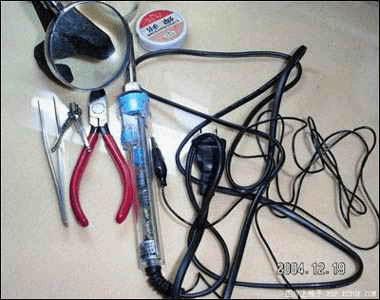

修理前工具要准备好,都是很常见的家用装备:放大镜、电烙铁、镊子、指甲剪、双面胶纸、松香和焊锡丝、酒精。



焊接CPU的方法步骤

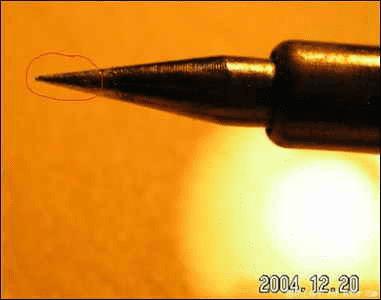

尖的电烙铁

这里除了要求电烙铁头部一定要尖外,还须注意烙铁头是否沾锡,使用时要保持尖部也有均匀的一层焊锡。在一般地摊上10元左右的电烙铁所用材料比较差,很难在头部上锡。解决的办法可以找直径3~4mm以上的铜丝磨尖替换掉原来的烙铁头。



焊接CPU的方法步骤




电烙铁头部是否“上锡”很重要



焊接CPU的方法步骤

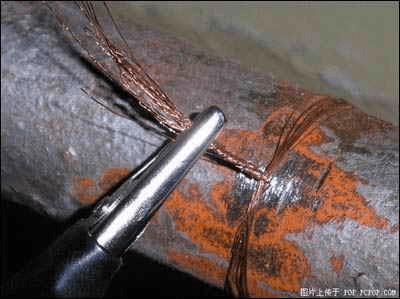

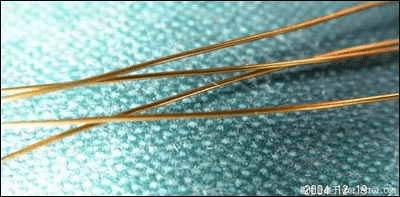

这是和针脚一样粗的漆包线,铜线当然更好,不需要很长10cm足够了.







准备工作都是必不可少的

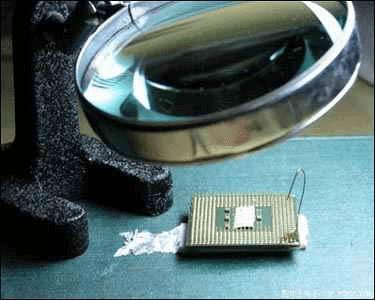

  1. 用双面胶纸将CPU针脚粘在桌面上固定好,这样做的缺点是收工后清理残胶很烦人。
    • 漆包线去漆。剪成5公分左右的小段手指捏着稳就可了,头部上锡。去漆简单点可以用刀片轻轻刮掉,或者用火烧掉。
      • 光源要强。没放大镜基本看不清楚,用上了又不习惯。光源也不好,容易在这里失误。



焊接CPU的方法步骤

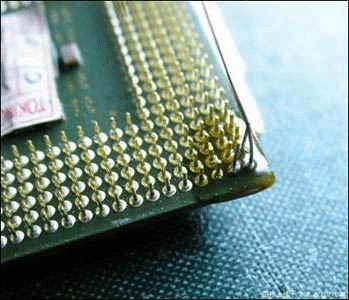

新“针脚”已上位

开工就简单了。一手镊子一手烙铁,干掉前面那条正在练瑜枷的针脚。再平滑一下三个焊点。接着像图上的样子焊上就可以了。

焊接CPU的方法步骤



新的“针脚”已经被安放妥当

焊接前在三个点上熔一小块松香滴上一滴酒精,烙铁上只能有很薄的一层焊锡,一定不能多了,这样出来的焊点牢靠些,而且也会圆滑闪亮。

还要说的是,CPU原来的焊点融点都很高,平常用250度的档就可以融化焊锡了,但在这块CPU上用400度的档才可以。但这样电烙铁温度过高时会有氧化层,因而就不粘锡了,所以要准备一块湿布,遇到到烙铁不粘锡了就趁热擦掉氧化层,再重新上锡。

焊接CPU的方法步骤







洗掉残留的松香

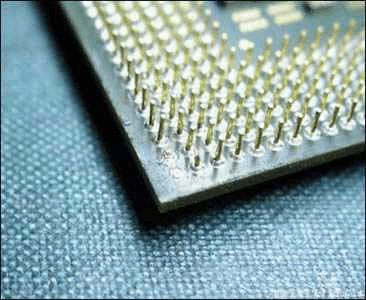

每个针脚固定后要用一点力摇一摇,确定焊牢就可以用指甲去掉多余的部分了。见图:角上的那个大“凸起”就是因为光线不好造成的败笔。

最后在主板上插了一下,也没有任何影响。不好看,不过应该是最结实的了。这会儿还没洗,所以它们看起来脏脏的。

焊接CPU的方法步骤

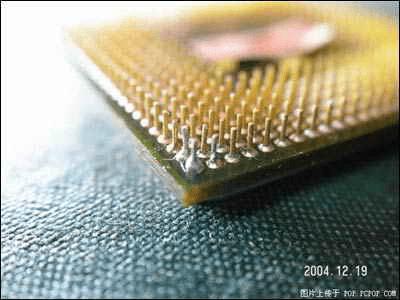

新焊接的针脚根部有一个大的凸起,不过并不影响使用

焊接CPU的方法步骤

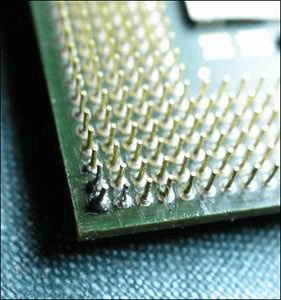

可以用牙签,酒精或着丙酮,二甲苯之类的洗掉残留的松香,这下干净多了。



焊接大功告成

焊接CPU的方法步骤




装上板子,去掉后边的残胶。
