EIGRP DUAL算法网络收敛原理有哪些?

最近有电脑用户反映对EIGRP DUAL算法网络收敛原理不太了解,下面路饭小编结尾大家介绍一下,快来看看吧。

EIGRP是一个平衡混合型路由协议,既有像RIP那样的距离矢量路由协议的特点:有路由跳数的限制,路由信息依靠邻居路由器通告,遵守路由水平分割和反向毒化水平分割规则,路由自动汇总;又有像OSPF那样的链路状态路由协议的特点:当路由信息发生变化时,采用增量更新的方式,保留对网络拓扑信息、同时采用距离矢量和链路状态两种算法来计算路由开销。同时,该协议又具有自己独特的特点:支持非对等开销路由上的负载均衡,采用DUAL算法在确保无路由环路的前提下,收敛迅速。因而适用于中大型网络。但前面提到的IGRP是是距离矢量路由协议。

EIGRP采用的是DUAL(Diffusing Update Algorithm,扩散更新算法)。这个算法可以确保在极短时间内无环路计算出路由结果,并且允许所有与拓扑改变相关的设备在同一时间进行同步更新。不受拓扑结构改变的路由器不会进行重新计算。这种收敛效率要远比其他已存的路由协议要高。

DUAL算法网络收敛原理解析示例

本节以一个稍微复杂的EIGRP网络收敛为例介绍UDAL的工作原理。本示例拓扑结构如图1的左图所示,其中Router C、Router D和Router E是当前处于收敛状态时的拓扑表。

EIGRP DUAL算法网络收敛原理有哪些?

图1 DUAL网络收敛原理解析示例二拓扑结构及拓扑表

从图中的拓扑表中可以看出,Router C、Router D和Router E这三台路由器至少有一个通告度量(AD)小于它们自己的有限距离(FD)的有效路由到达Router A所连接的网络(a)。其中标注为“Successor”的为当前Successor,标注为“fs”为可行后续。从中可以看出,这三台路由器中仅Router C有一个备份用的FS,即Router D,其它两个路由器均只有一个正在使用的Successor,如图2所示。

EIGRP DUAL算法网络收敛原理有哪些?

图2 收敛状态时的三台路由器上到达目的网络的Successor和FS

此时,Router C标识通过Router B的路由作为当前使用的路由,因为这条路由的AD=1,小于Router C上到达网络(a)的FD值3。Router C同时也标识通过Router D的路由作为备份使用的FS路由,因为这条路由的AD=2,小于Router C上到达网络(a)的FD值3。但是通过Router E的路由不能作为FS路由,因为这条路由的AD=3,与Router C上到达网络(a)的FD值3相等,不符合成为FS的条件。

Router D标识通过Router B的路由作为当前使用的路由,因为这条路由的AD=1,小于Router D上到达网络(a)的FD值2。但在Router D中,通过Router C的路由也不能作为FS路由,因为这条路由的AD=3,大于Router D上到达网络(a)的FD值2,不符合成为FS的条件。

Router E标识通过Router D的路由作为当前使用的路由,因为这条路由的AD=2,小于Router E上到达网络(a)的FD值3。但在Router E中,通过Router C的路由也不能作为FS路由,因为这条路由的AD=3,等于Router E上到达网络(a)的FD值3,不符合成为FS的条件。

现假设Router D与Router B之间的链路断了。从前面的Router D拓扑表可以知道,它原来只有Router B这一个Successor,没有其它FS,所以Router D需要使用DUAL计算新的路由到达网络(a)。同时从拓扑表中删除通过Router B到达网络(a)的拓扑表项,如图3所示。

EIGRP DUAL算法网络收敛原理有哪些?

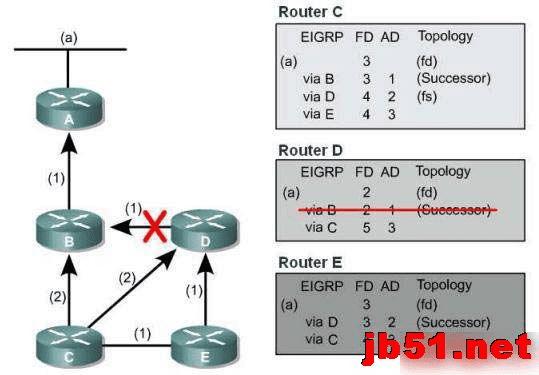

图3 断开Router D与Router B之间的链后,Router D删除通过Router B的拓扑表项

此时Router D因为没有可到达网络(a)的可行路径了,所以成为活跃状态(Active),开始向它的其它两个邻居路由器Router C和Router E发送查询包,声明自己没有到达网络(a)的FS了,问它们是否有可替代的路径。当Router E收到这个来自同时为自己的Successor的Router D的查询包后,从自己的拓扑表中删除通过Router D到达网络(a)所对应的拓扑表项。如图4所示。

EIGRP DUAL算法网络收敛原理有哪些?

图4 Router D成为活跃状态,Router E删除通过Router D的拓扑表项

因为此时Router E已再也没有其它路径到达网络(a)了,所以Router E也转换为活跃状态。而当Router C收来这个来自为自己FS的Router D的查询包后,从自己的拓扑表中删除通过Router D到达网络(a)所对应的拓扑表项。但是它不会转换为活跃状态,因为它此时仍有SuccessorRouter B可以到达网络(a)。然后,Router C对Router D的查询进行响应,告诉Router D它还有一条有效的路径到达网络(a)。但此时Router E也为活跃状态了,所以它在收到来自Router D的查询包后仅转发到Router C,询问是否有替代路径到达网络(a)。如图5所示。

EIGRP DUAL算法网络收敛原理有哪些?

图5 Router E成为活跃状态,Router C删除通过Router D的拓扑表项

Router D在收到Router C发来的应答包后,在自己的拓扑表中添加Router C的拓扑表项,同时标识Router C为Successor。与此同时,Router C会对Router E发来的查询包进行响应,同样告诉它有一条路径可以达到网络(a)。这样Router E也会把Router C作为Successor,并向Router D应答,此时的从原来的3改变成了4。如图6所示。

EIGRP DUAL算法网络收敛原理有哪些?

图6 Router D添加通过Router C和Router E的拓扑表项,Router E添加通过Router C的拓扑表项

当Router D收到Router E发来的应答后(一直要等到收到所有邻居路由器发来的应答),更新拓扑表。此时它有两条可行的路径到达网络(a),一条是以Router C为当前Successor的路径,另一条是以Router E为FS的备用路径。此时的从原来的2改变成了5。如图7所示。

EIGRP DUAL算法网络收敛原理有哪些?

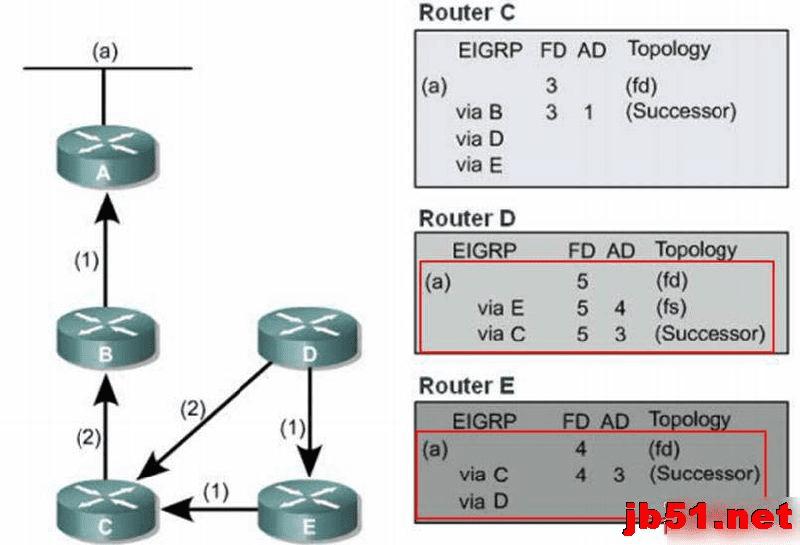

图7 网络重新收敛后的拓扑结构和拓扑表

以上就是路饭小编为大家讲解的EIGRP DUAL算法网络收敛原理,需要的朋友快来看看吧,想了解更多精彩教程请继续关注路饭!
