关于电脑主板的USB管脚接口介绍

2015-07-01 21:24:05 来源:www.45fan.com 【

关于电脑主板的USB管脚接口介绍



一、概述
因为每个USB接口能够向外设提供+5V500MA的电流,当我们在连接板载USB接口时,一定要严格按照主板的使用说明书进行安装。绝对不能出错,否则将烧毁主板或者外设。相信有不少朋友在连接前置USB插线时也发生过类似的“冒烟事见“。这就需要我们能够准确判别前置USB线的排列顺序如果我们晓得USB接口的基本布线结构,那问题不是就迎刃而解了吗。
二、USB接口实物图
主机端:
接线图:

VCC
Data-
Data+
GND

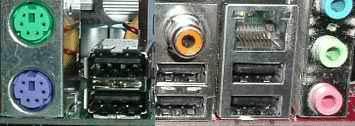

实物图:

关于电脑主板的USB管脚接口介绍
设备端:
接线图:
VCC
GND
Data-
Data+三、市面上常见的USB接口的布线结构
这两年市面上销售的主板,板载的前置USB接口,使用的都是标准的九针USB接口,第九针是空的,比较容易判断。但是多数品牌电脑使用的都是厂家定制的主板,我们维修的时候根本没有使用说明书;还有像以前的815主板,440BX,440VX主板等,前置USB的接法非常混乱,没有一个统一的标准。当我们维修此类机器时,如何判断其接法呢?
现在,把市面上的比较常见的主板前置USB接法进行汇总,供大家参考。(说明:■代表有插针,□代表有针位但无插针。)
1、六针双排
这种接口不常用,这种类型的USB插针排列方式见于精英P6STP-FL(REV:1.1)主板,用于海尔小超人766主机。其电源正和电源负为两个前置USB接口共用,因此前置的两个USB接口需要6根线与主板连接,布线如下表所示。
■DATA1+
■DATA1-
VCC
■DATA2-
■DATA2+
GND

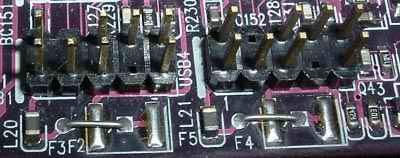

2、八针双排
这种接口最常见,实际上占用了十针的位置,只不过有两个针的位置是空着的,如精英的P4VXMS(REV:1.0)主板等。该主板还提供了标准的九针接法,这种作是为了方便DIY在组装电脑时连接容易。

VCC
■DATA-
■DATA+
□NUL
GND
GND
□NUL
■DATA+
■DATA-
VCC
关于电脑主板的USB管脚接口介绍
微星MS-5156主板采用的前置USB接口是八针互反接法。虽然该主板使用的是Intel 430TX芯片组,但首先提供了当时并不多见的USB1.0标准接口两个,只不过需要使用单独的引线外接。由于该主板的USB供电采用了限流保护技术,所以即使我们把USB的供电线接反,也不会导致主板无法启或烧毁USB设备的情况产生。
VCC
■DATA-
■DATA+
GND
GND
■DATA+
■DATA-
VCC
以下这种接口比较常见,多使用于815,或440BX较早的主板上。
VCC
■DATA+
■DATA-
GND
VCC
■DATA+
■DATA-
GND
以下这种接口现在不多见,也见于2001,2002年时期的主板上。
VCC
■DATA-
■DATA+
□NUL
■GND
VCC
■DATA-
■DATA+
□NUL
■GND
3、九针双排
这种前置USB接口最常见,大多数主板都使用这种接口,有的还带有插槽来限位。如:精英P6IEA,INTEL D845GLVA主板,L4IBMGL2(REV:1.0B),精英865PE-A(REV:2.0),捷波P4X400DA主板,捷波JP4MFM。
VCC
■DATA-
■DATA+
■GND
■NC
VCC
■DATA-
■DATA+
■GND
□NUL
关于电脑主板的USB管脚接口介绍
有的主板的第十针也接地了,但这对性能改变不大,也没有多大差别,可以接也可以不接。
VCC
■DATA-
■DATA+
■GND
■GND
VCC
■DATA-
■DATA+
■GND
□NUL
关于电脑主板的USB管脚接口介绍
有的主板上不但带有限位设计,同时也明确标明了每一根针的定义,如微星MS-845GLML主板。


关于电脑主板的USB管脚接口介绍
捷波生产的几款主板的前置USB接口虽然也是九针,但空针的位置有所有同和其他厂家有点特殊,空针的位置正好相反,如845GPRO,845DBA,845DBAR2等主板,空针的位置正好是第十针,而非第九针。
关于电脑主板的USB管脚接口介绍
精英L4S5M主板也是九针前置USB接口,但空针的位置是第七针,同时第四针是不使用的,两个USB接口的正好互反。对于互反的USB接口,我们一定要注意不能接错,因为这种情况因为我们接对了一个,往往按经验来判断连接另一个,造成部件损坏。
■GND
■NC
■DATA+
■DATA-
VCC
VCC
■DATA-
■DATA+
□NUL
■GND
4、十针双排
精英P6STM主板,神舟电脑使用的FC-810T主板使用十针双排USB接口,第九,十两名为闲置插针,两个USB接口的接法相同。
VCC
■DATA-
■DATA+
■GND
■NC
VCC
■DATA-
■DATA+
■GND
■NC
关于电脑主板的USB管脚接口介绍
像微星845 Ultra VER:1主板,虽然使用的也是十针双排接法,但两组USB接法相反,并且使用了双地线。
VCC
■DATA-
■DATA+
■GND
■GND
■GND
■GND
■DATA+
■DATA-
VCC
关于电脑主板的USB管脚接口介绍
微星815E PRO(VER:1)N1996
VCC
■DATA-
■DATA+
■GND
■NC
■NC
■GND
■DATA+
■DATA-
VCC
关于电脑主板的USB管脚接口介绍
