如何使用ansys制作等值位移图和应力图动画？

该经验为大家分享一篇ansys怎么绘制等值位移图和应力图动画的教程。

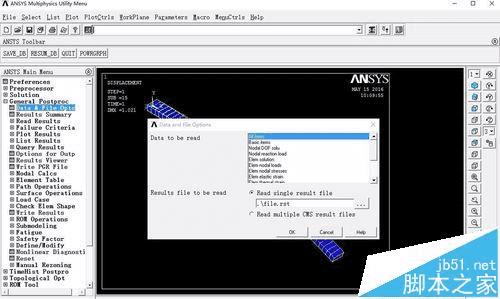

1、我们对处理结果文件，如下图所示，mian menu--general postproc--data&file opts，选择数据类型为ALL item，点击 ... 的图标，选择该模型的rst文件，点击OK。

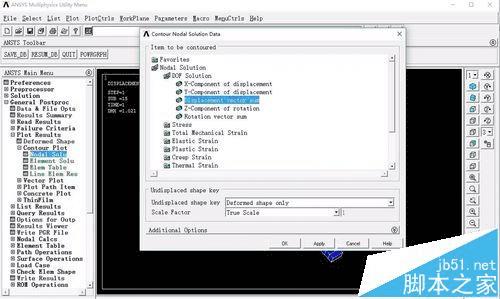

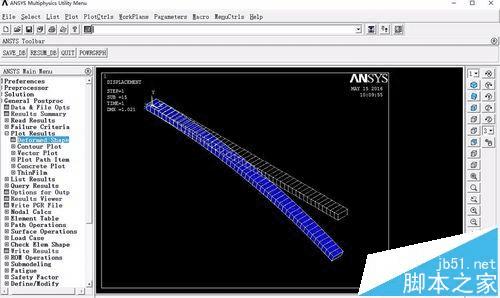

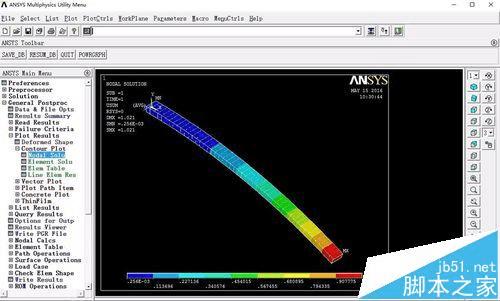

2、位移等值图：main meun --general postproc --plot results-- contour plot --nodal solu 选择总位移，再选择deform shape only,再点击OK。具体如下图所示。

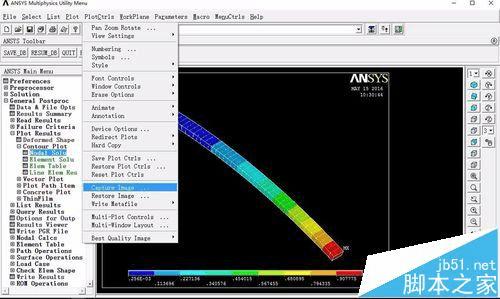

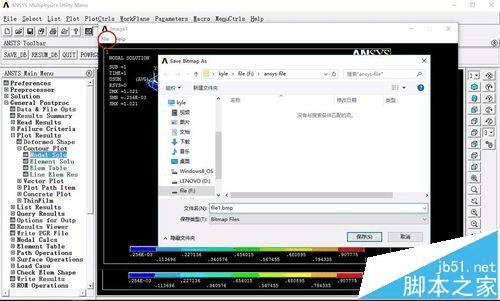

3、我们可以对步骤二进行截图，具体步骤如下图所示。

4、对等值位移图的动画制作，utility meun--plotctrls--animate--deformed results,输入帧数为10，时间间隔为0.5秒。

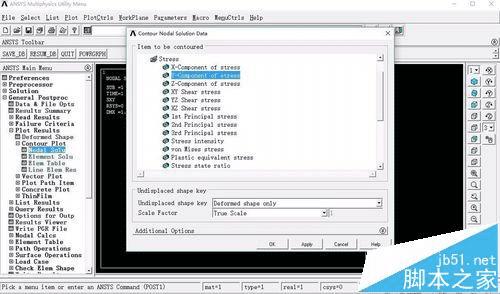

5、应力图和步骤二类似，main meun --general postproc --plot results-- contour plot --nodal solu ，根据下图选择。

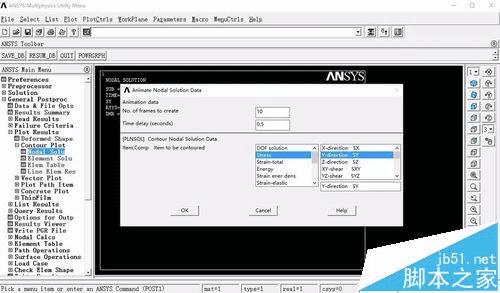

6、对应力图的动画制作，与步骤4一样utility meun--plotctrls--animate--deformed results,输入帧数为10，时间间隔为0.5秒。

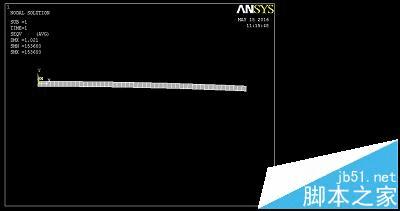

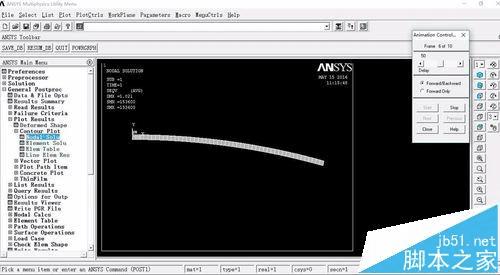

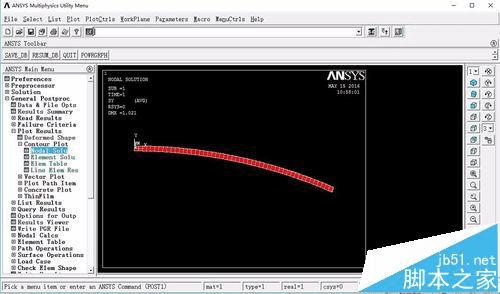

7、最后可以查看动画，如下图所示的动画。
