在UG中使用投影曲线命令的方法

2016-10-15 17:39:59 来源:www.45fan.com 【

在UG中使用投影曲线命令的方法

一般情况下,我们很难在曲面上直接绘制曲线,因为曲面上的点不好选择,这里主要介绍在UG NX软件中通过平面上的曲线利用投影的方法在曲面上生成的技巧。

在UG中使用投影曲线命令的方法

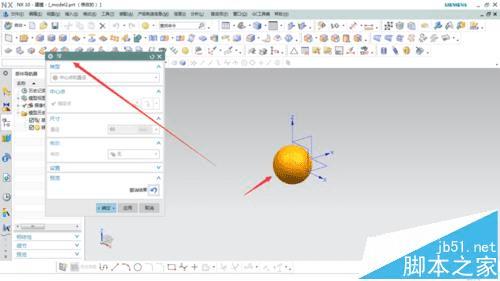

1、在建模模块下,直接使用球命令,指定球体直径和中心点,生成一个球形实体。

在UG中使用投影曲线命令的方法

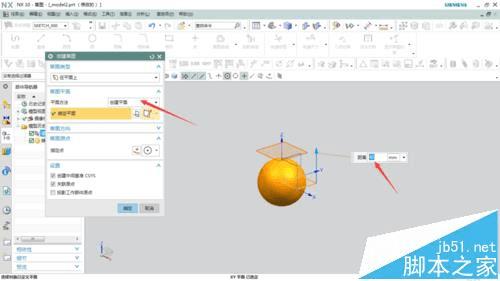

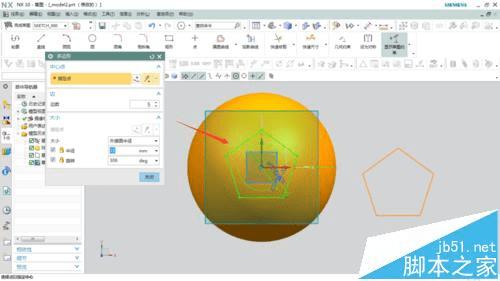

2、然后新建一个基准草图平面,绘制一个草图形状,我这里绘制的一个多边形

在UG中使用投影曲线命令的方法

在UG中使用投影曲线命令的方法

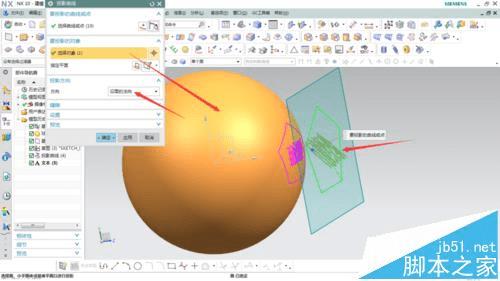

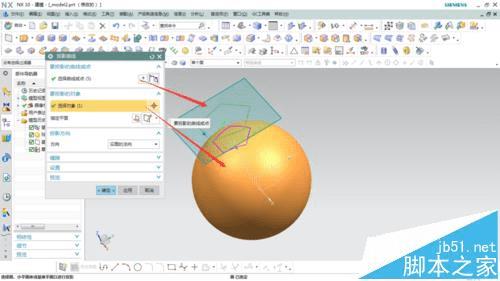

3、完成草图后,点击插入/派生曲线/投影,选择草图曲线为投影曲线,选择球体为放置面,将多边形投影到球面上。

在UG中使用投影曲线命令的方法

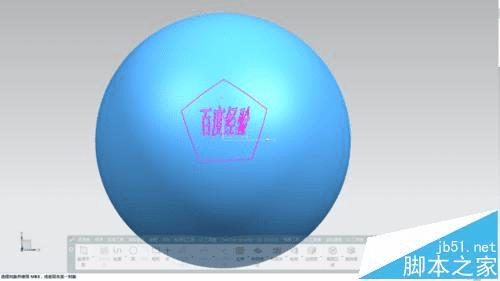

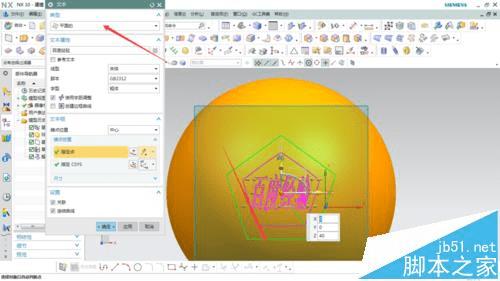

4、随意和基准平面成一定角度绘制一个曲线文本,再次选择投影命令,选取文本投影到球面上,效果如图。

在UG中使用投影曲线命令的方法

在UG中使用投影曲线命令的方法

注意事项:

注意投影曲线的方向一般使用的是面的法向,这样生成的投影才不会倾斜。
