TP-LINK路由器下L2TP站点到站点设置方法

2013-05-29 23:01:08 来源:www.45fan.com 【

目前使用TP-LINK路由器的用户非常多,特别是家庭用户,我们也知道家用路由器品牌最受欢迎的就是TP-LINK,TP-LINK的产品价格便宜实惠,性价比比较突出,所以较受普通家庭用户的欢迎,现在家里都智能手机或者平板电脑了,家庭也都需要安装无线路由器,而TP-LINK无线路由器最为适合家庭使用,除了价格便宜之外,TP-LINK无线路由器设置也比较简单,这次www.45fan.com就来为大家介绍一下L2TP站点到站点设置方法。

TL-ER6110/6120是TP-LINK专为企业应用而开发的VPN路由器,具备强大的数据处理能力,并且支持丰富的软件功能,包括VPN、IP/MAC 地址绑定、常见攻击防护、访问控制列表、QQ/MSN/迅雷/金融软件限制、IP带宽控制、连接数限制及电子公告等功能,适合企业、小区、酒店等组建安全、高效、易管理的网络。

需求介绍

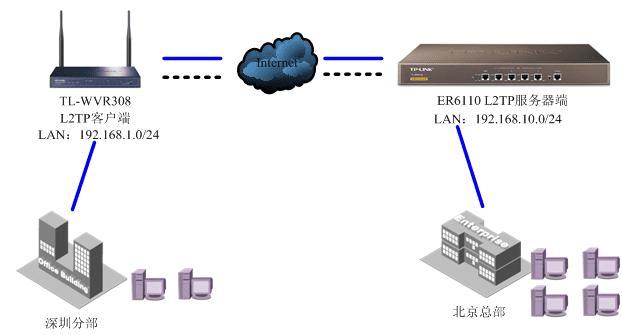

某公司总公司位于北京,分部在深圳,现需要组建一个网络,深圳的员工都能够安全的访问公司内部邮件服务器和文件服务器,本文将通过一个实例来展示TL-ER6120与TL-WVR300的解决方案和配置过程。



1.  服务器端(TL-ER6110)的设置:

1)进入管理界面,设置LAN口网段(与客户端不在同一个网段),本例使用LAN 网段为192.168.10.0/24

2)WAN口设置:静态ip方式上网或者PPPoE方式上网(如果是PPPoE方式,需要申请动态域名)。

3)L2TP的设置:

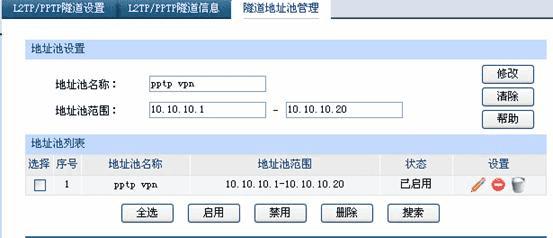

A.VPN----->PPTP/L2TP----->隧道地址池管理:建立隧道地址池(L2TP vpn隧道通信时使用的ip地址):

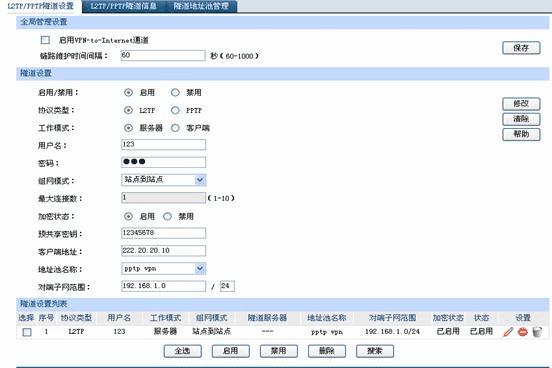

 B.设置L2TP VPN服务器:

配置说明

工作模式:服务器。

用户名:客户端与服务器端建立连接的用户名。

密码:客户端与服务器端建立连接的密码。

组网模式:站点到站点。

最大连接数:这种模式下不能填写(PC到站点的模式时可以填写1-10)。加密状态:启用(不启用比较好配置)。

预共享密钥:vpn数据加密的密钥。

客户端地址:客户端wan口地址。

地址池名称:就是A步骤建立的隧道地址池,选择即可。

对端子网范围:客户端LAN口的网段(客户端与服务器端LAN口部能同网段)。

2.  客户端(TL-WVR308)的设置:

1)进入管理界面,设置LAN口网段(与服务器端不在同一个网段),本例中设置的LAN口IP为

2)WAN口设置:静态ip方式上网或者PPPoE方式上网。

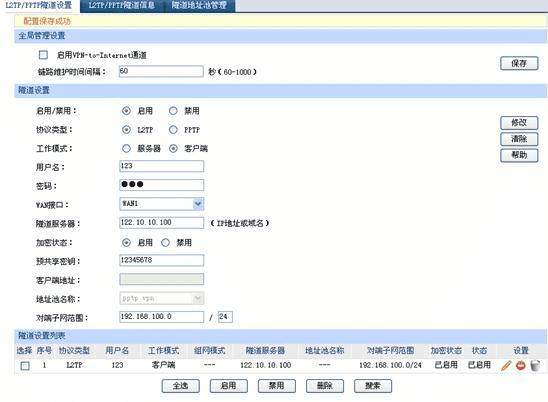

3)L2TP的设置:

配置说明如下所示:

工作模式:客户端。

用户名:服务器端设置的用户名。

密码:服务器端设置的密码。

WAN口:已经设置上网的WAN口。

隧道服务器:服务器WAN口地址或者填写域名:例如:vs.yueshen.gd(服务器端申请的动态花生壳域名)。

加密状态:启用。

预共享密钥:填上服务器端设置的共享密钥即可。

对端子网范围:服务器端LAN口的网段(服务器端和客户端LAN口地址不能在同一个网段)。

3.  客户端和服务器端条目建立后,都选择启用,成功建立后在服务器端和客户端的L2TP/L2TP隧道信息中将有条目:

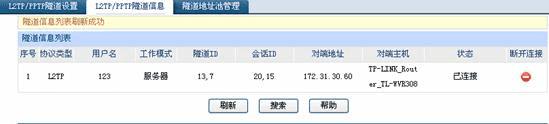

服务器端如下图所示::

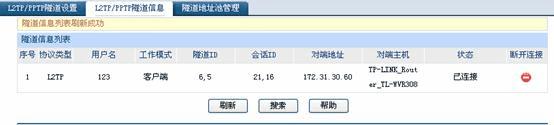

客户端如下图所示:

注:如果条目已经建立好,但是在PPTP/L2TP隧道信息中无条目的排查方法:

1)互ping对端的WAN口地址(勾掉“防火墙”----->“攻击防护”中的启用wan口防ping),是否能够ping通。

2)如果服务器端是PPPoE上网方式,查看动态域名解析是否正确,解析出来的是否是服务器端的wan口地址,dos命令:nslookup  vs.yueshen.gd。
